南昌机柜、操作台、监控杆:下料在南昌,装配也在南昌

2026 年 10 月,青山湖区一处园区的弱电间把 18 台旧柜换成 42U 新柜。柜内方孔条 2.0mm 热镀锌,装满 42U 设备静置 24 小时,底框中部下沉 0.8mm,卸载后回到 0.1mm。这一单从确认图纸到柜体进场用了 7 天,托盘、PDU、理线架一次配齐,没有二次补货。

3800㎡ 车间面积
7天 常规 42U 交期
168台 月装配产能
3年 柜体质保
机房冷通道实景:两排黑色机柜与指示灯

机柜选型对照表:先按设备数量和功率对号

这张表是照着近三年 400 多单的实际配置整理的。设备清单没定的时候,先按功率和数量选一档,再让工程师复核。

使用位置设备数量单柜功率推荐柜型柜深参考交期
楼层弱电间配线20–40 台交换机≤3kW42U 600×600 网络柜600mm7 天
小型机房10–20 台服务器≤5kW42U 600×1000 网络柜1000mm7 天
机房列中段8–12 台服务器5–8kW42U 800×1200 服务器柜1200mm12 天
高密计算区8 台 GPU 服务器8–12kW47U 800×1200 加冷通道1200mm15 天
楼层挂墙6–12 台接入设备≤1.5kW9U 550×450 挂墙柜450mm5 天

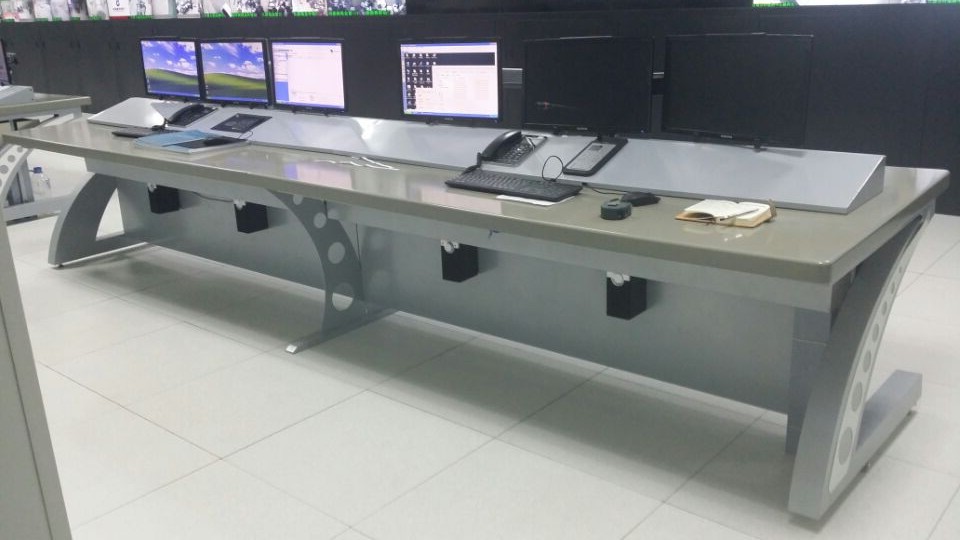

值班室席位6 席位双屏—直排或弧形操作台900mm10 天

功率这一列按设备铭牌累加后乘 0.8 的系数估,别按单台 TDP 直接加总。表里的交期是南昌市区的常规型号,改深度、改颜色、加托盘要另算 3–5 天。

一块冷轧钢板进厂之后,走六道工序

这六道工序都在昌东工业园同一个厂区里完成,中间不外出加工。外发喷涂最容易出问题:膜厚不稳、颜色批次不一致,柜体装到现场才发现前后两批色差。

钣金车间:工人手持冷轧钢板准备上料
激光下料:1.5–2.0mm 冷轧板,切口公差 ±0.2mm

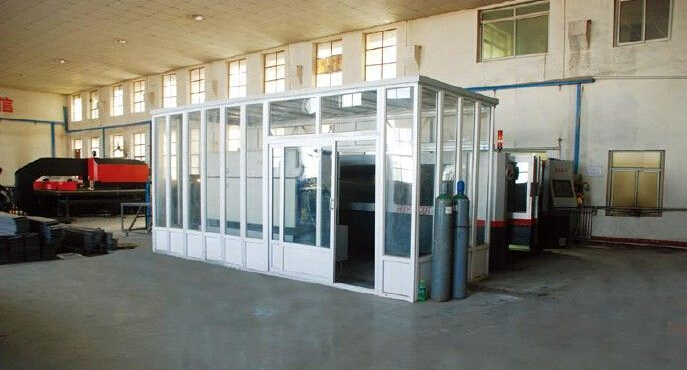

数控激光切割机正在切割钢板
数控折弯:角度误差 ≤0.5°,柜体方正度 1mm/m
静电喷塑线:柜体挂具进入喷涂工位
静电喷塑:60–75μm,180℃ 固化 20 分钟
焊接
柜体框架满焊,焊后打磨到无焊渣,切口补富锌底漆 15μm
前处理
脱脂、水洗、磷化、再水洗,8 道工序,磷化膜 2–3g/㎡
试装
方孔条、托盘、门板 1:1 试装,门缝间隙 2mm 以内,记录存档
出厂检验
逐台测方正度、接地导通、门锁,检验单随柜交付

一台 42U 机柜的钱花在哪

同样标 42U 600×1000 的柜子,市面上报价能差 400 元上下。差价通常不在钢板上,而在下面这五项里的两项:方孔条厚度和喷涂膜厚。

钢板与型材
38%
折弯与焊接工时
22%
前处理与喷塑
16%

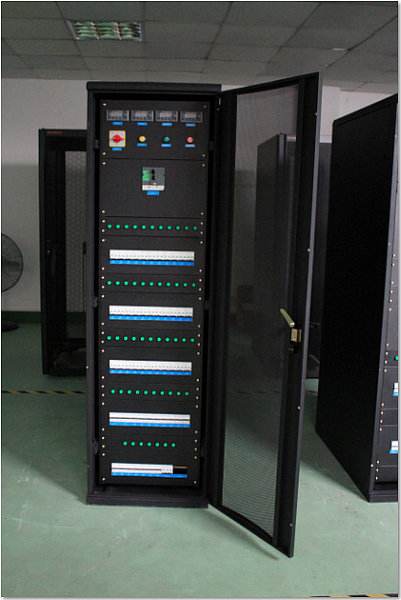

方孔条、托盘、PDU、脚轮
15%
运输与现场就位
9%

方孔条从 1.5mm 换成 2.0mm,单柜成本多 60–80 元,装满 42U 设备时柜体侧向变形从 4.2mm 降到 1.6mm;喷涂膜厚从 30μm 提到 65μm,多 45 元,三年后的锈点差别肉眼可见。这两处是唯一值得加钱的。

一单从电话到进场,六个节点

每个节点都有交付物,签字才进下一环。改图、加件都在第 02 步之前定,下料之后再改,等于重做。

  1. 01现场勘测

    量层高、门宽、承重与现有桥架位置,三个数不对图就白画

  2. 02出图确认

    柜型、深度、U 位分配、走线孔位置画在一张图上,签字后下料

  3. 03下料折弯

    1.5–2.0mm 冷轧板激光下料,折弯角度误差控制在 0.5° 以内

  4. 04焊接喷涂

    框架满焊打磨,8 道前处理后静电喷塑 60–75μm

  5. 051:1 试装

    方孔条、托盘、门板按实际设备位置试装,记录每处间隙

  6. 06进场安装

    南昌市区送货并负责就位,县区 24 小时车程内到场

四类现场,四种配法

政务、医院、学校、工厂这四类场所的机房条件差别很大:有的不能停机,有的湿度高,有的要赶开学。配法跟着现场走。

政务与办公场景实拍:建筑与场地环境
政务与办公

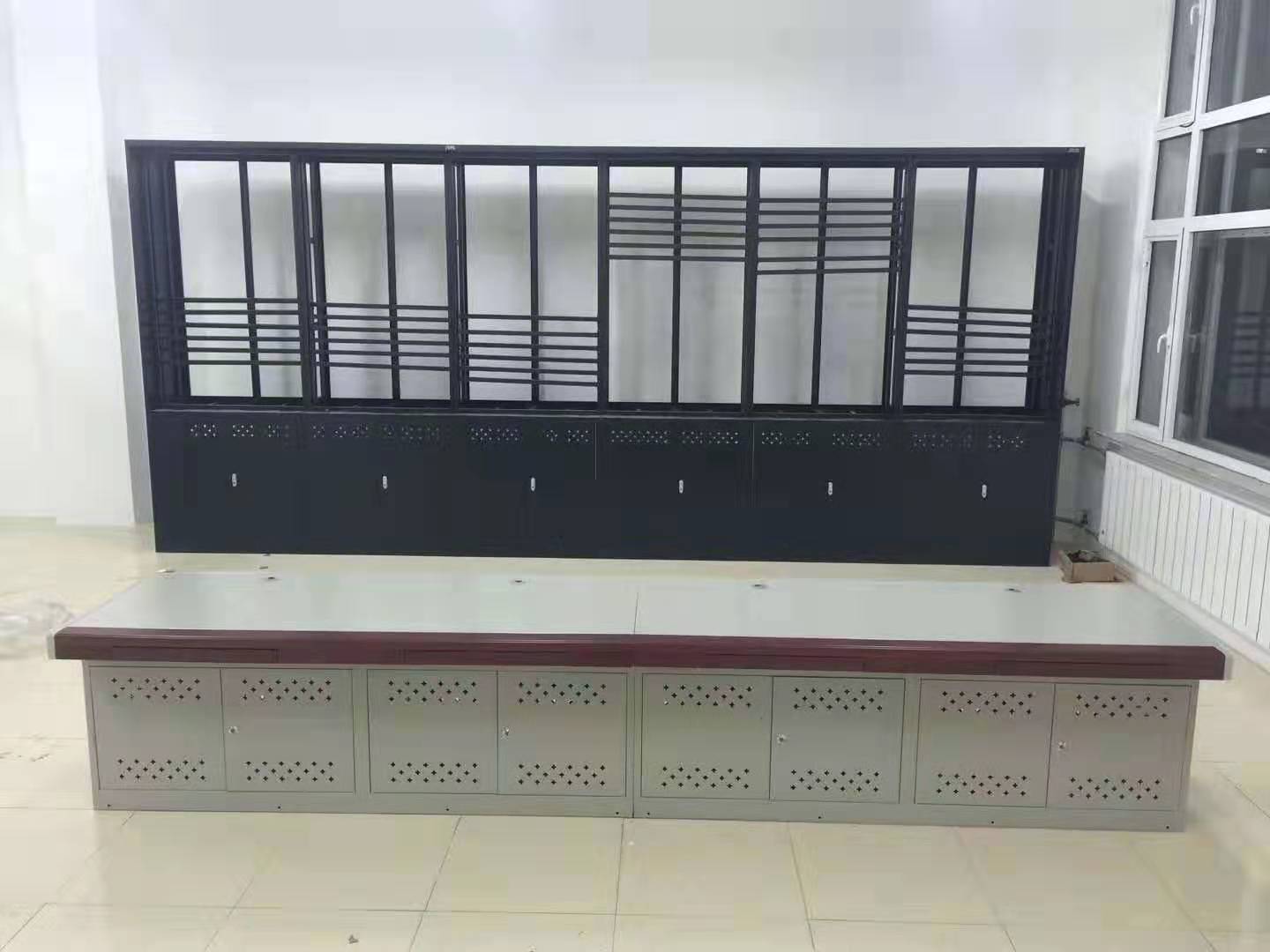

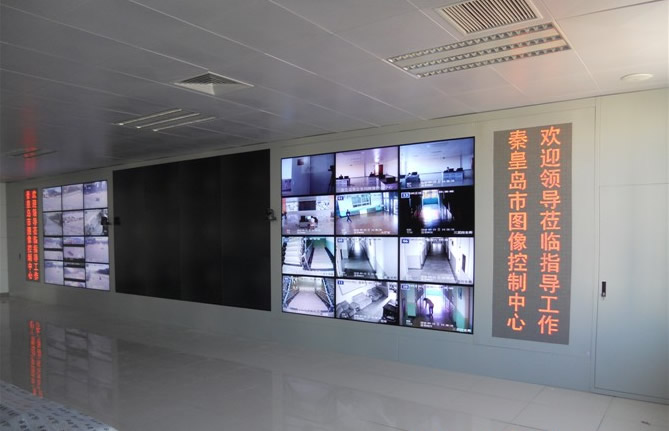

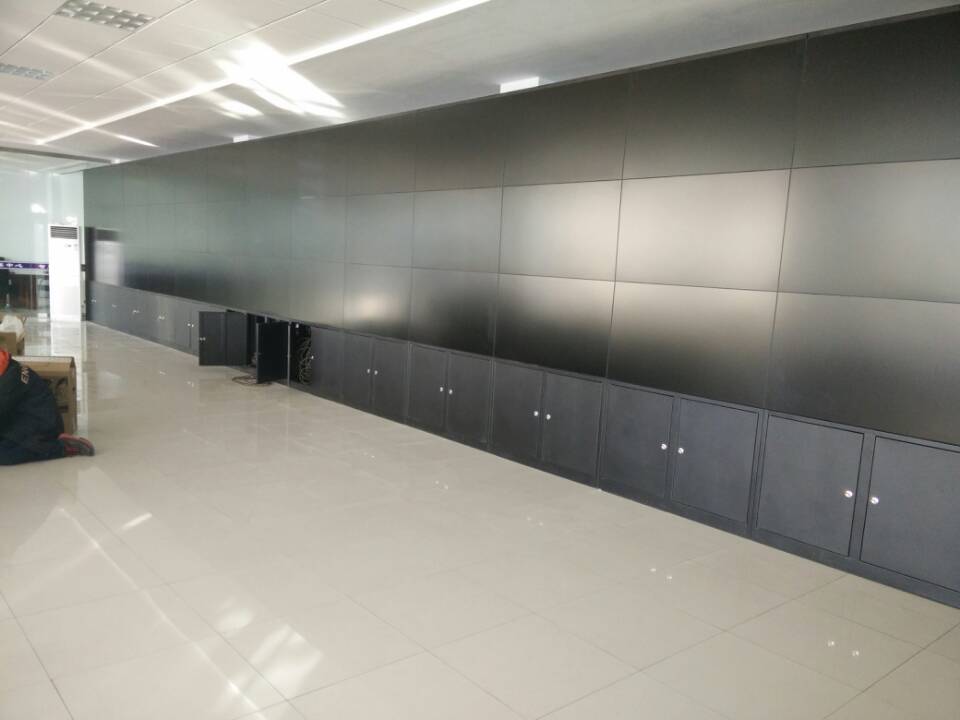

区级政务服务中心监控室,36 块屏 3×12 排布,改造窗口 36 小时

医院安防场景实拍:建筑与场地环境
医院安防

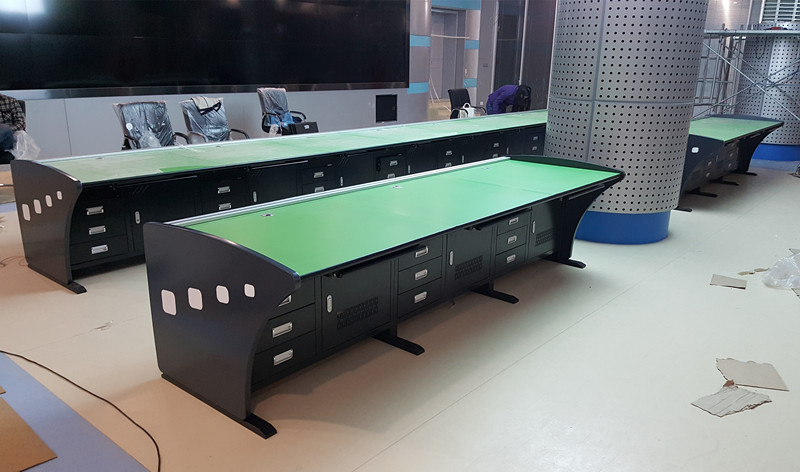

院区安防机房 4 组双联台 8 席位,312 路监控不停机换台

学校与园区场景实拍:建筑与场地环境
学校与园区

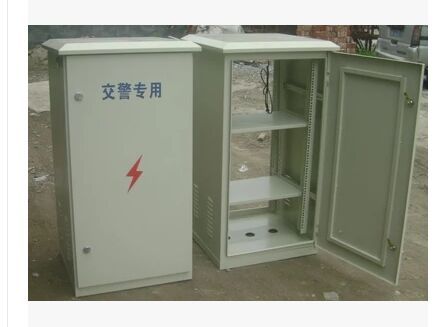

新校区门禁与监控同柜,室外弱电箱改 IP65,68 个点位开学前上线

工厂与厂房场景实拍:建筑与场地环境
工厂与厂房

工业园 3 号厂房 18 柜两排冷通道,单柜 4.5kW 进风 24.2℃

选型常问的五个问题

这五个问题在电话里被问得最多,答案写在这里,省一次沟通。

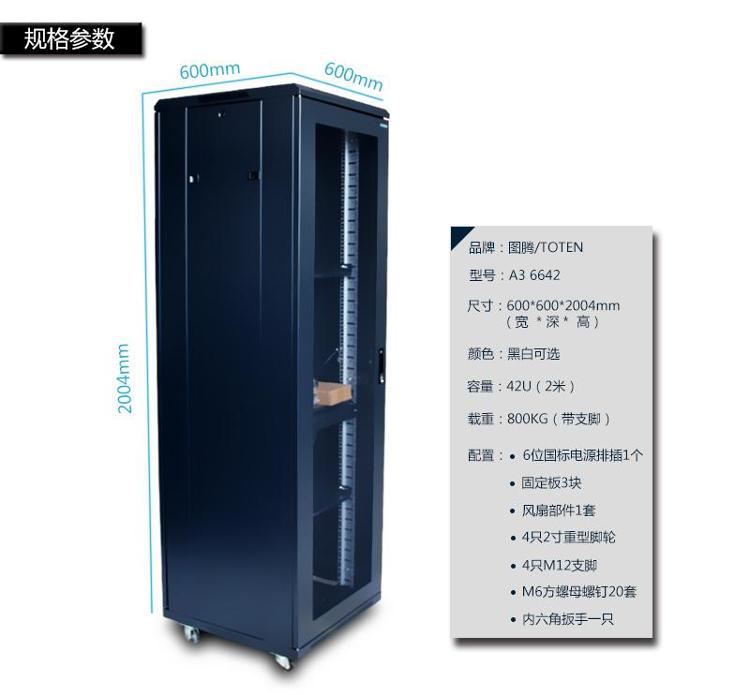

42U 指的是 42 个 1U 高度,理论装 42 台 1U 设备,实际接线后留 20% 余量,装 32–34 台比较合适。如果配 2U 交换机与理线架,按每 1U 设备配 0.3U 理线空间算,能装 26 台左右。

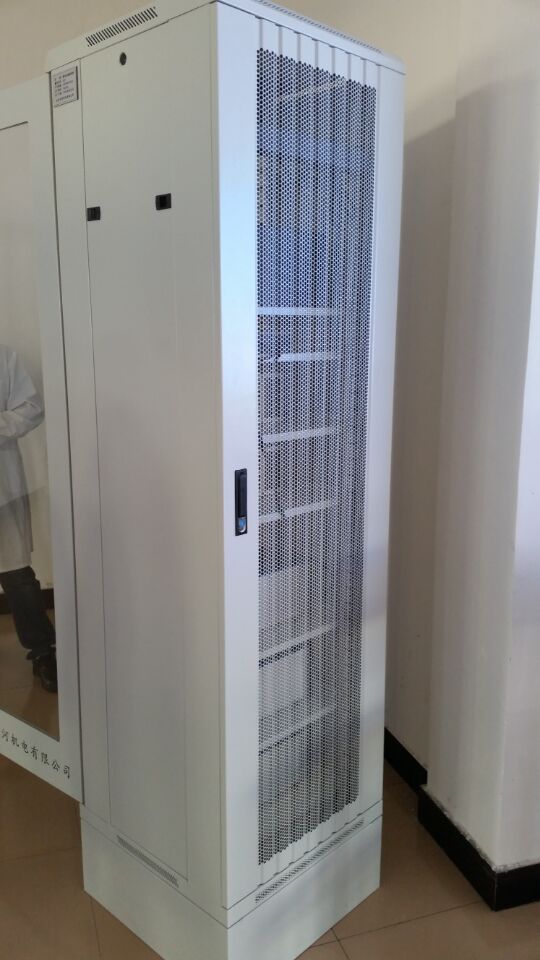

看设备深度。交换机、路由器多在 300–450mm,600mm 柜够用还能省机房面积;塔式或 2U 存储常见 700–800mm,必须选 1000mm,否则尾部线缆没处放、插拔要拆托盘。

喷塑是粉末在 180℃ 固化,膜厚 60–75μm,附着力按划格法测 1 级;普通烤漆膜厚常只有 30μm,指甲能刮出痕。机房环境两者差别不大,但车间、地下室这类有粉尘与潮气的场所,喷塑件三年内不会起泡。

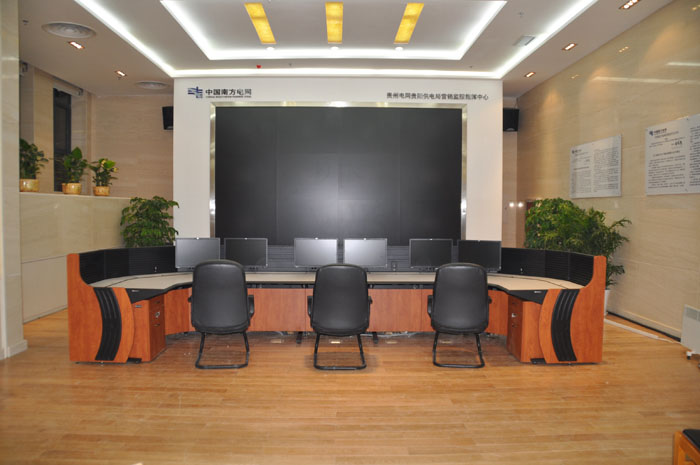

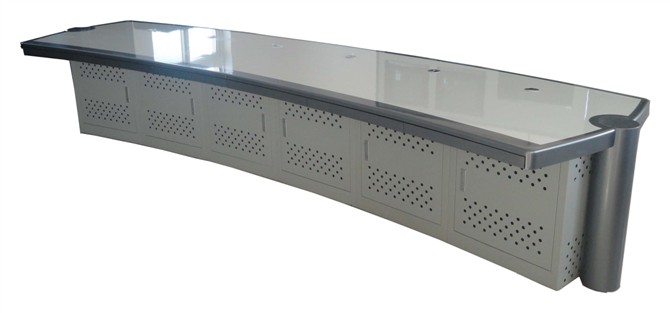

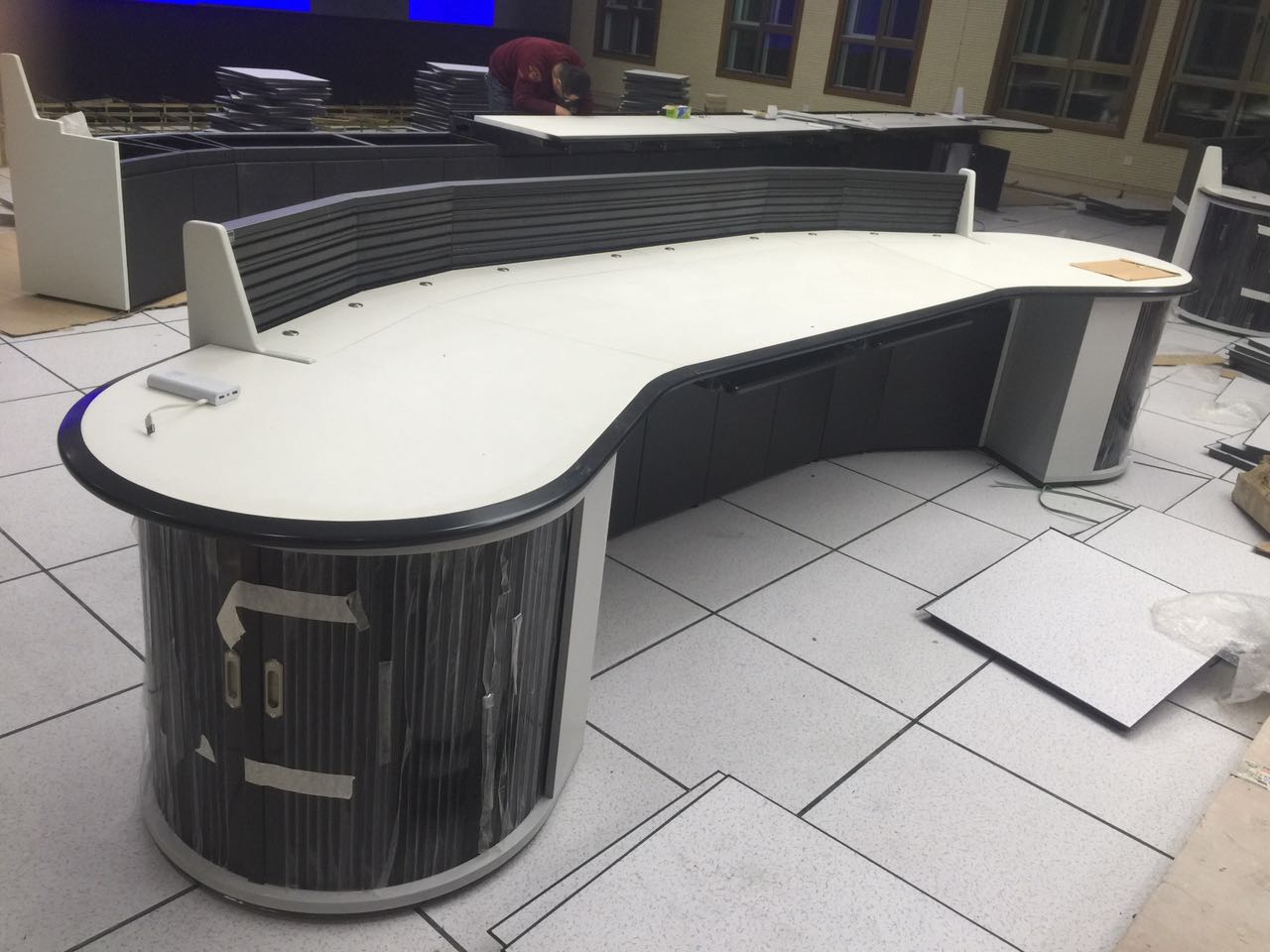

按房间面宽和席位数定。六席位、面宽 4m 以上用 R2400,弧长 3600mm;面宽 3.2m 以内改 R2000,弧长压到 3200mm,但每席只剩 533mm,双屏摆不开。半径越小视角越集中,席位间距也越紧。

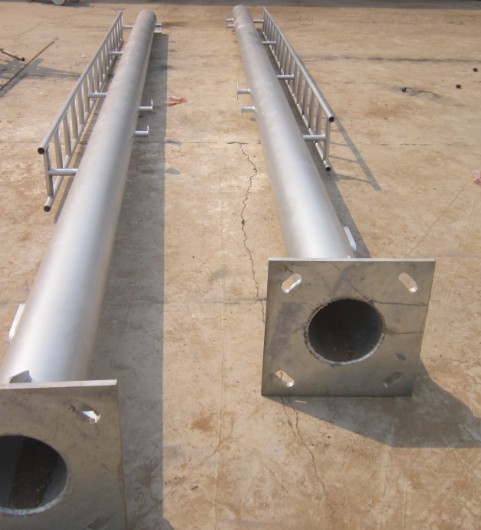

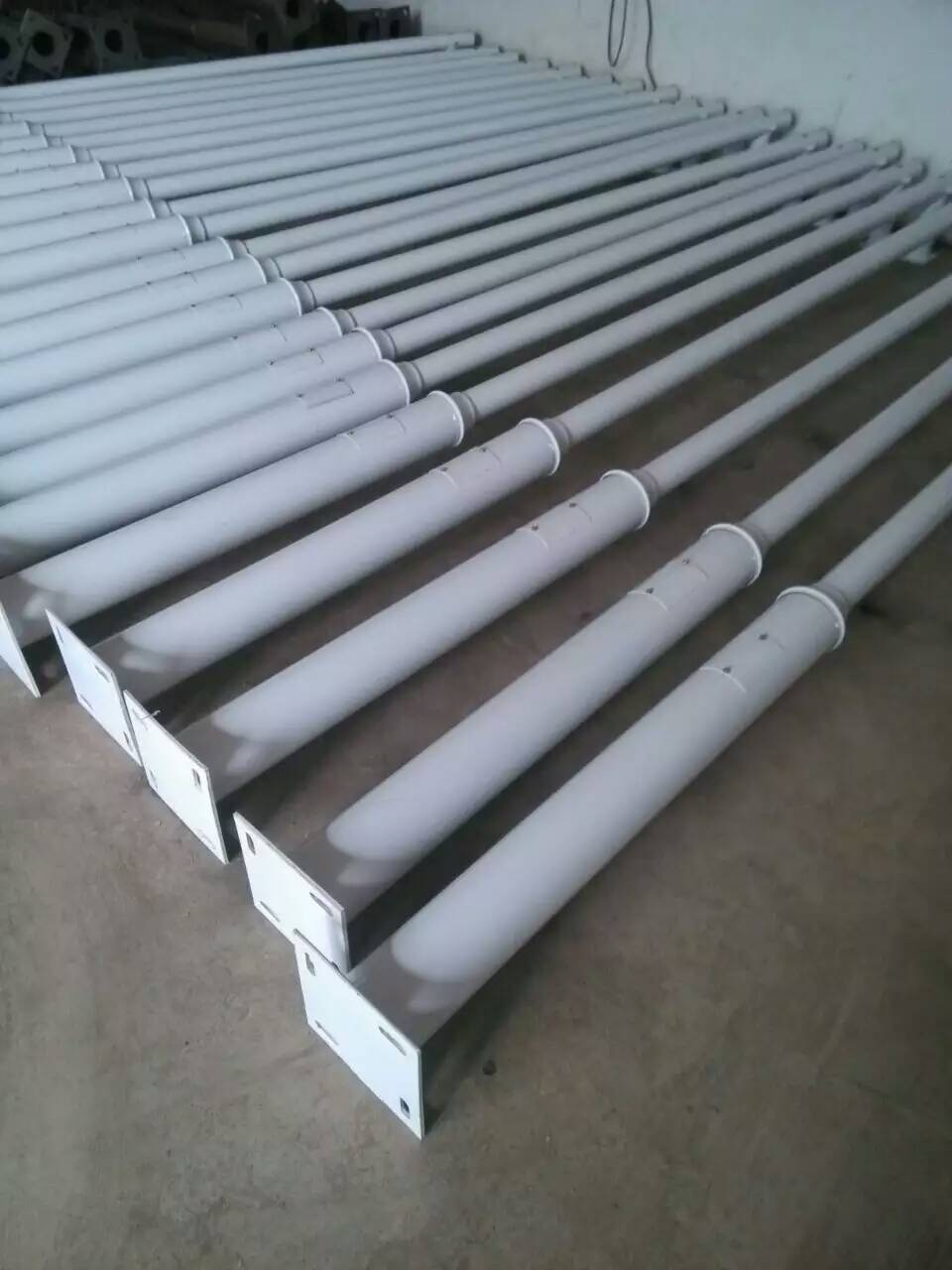

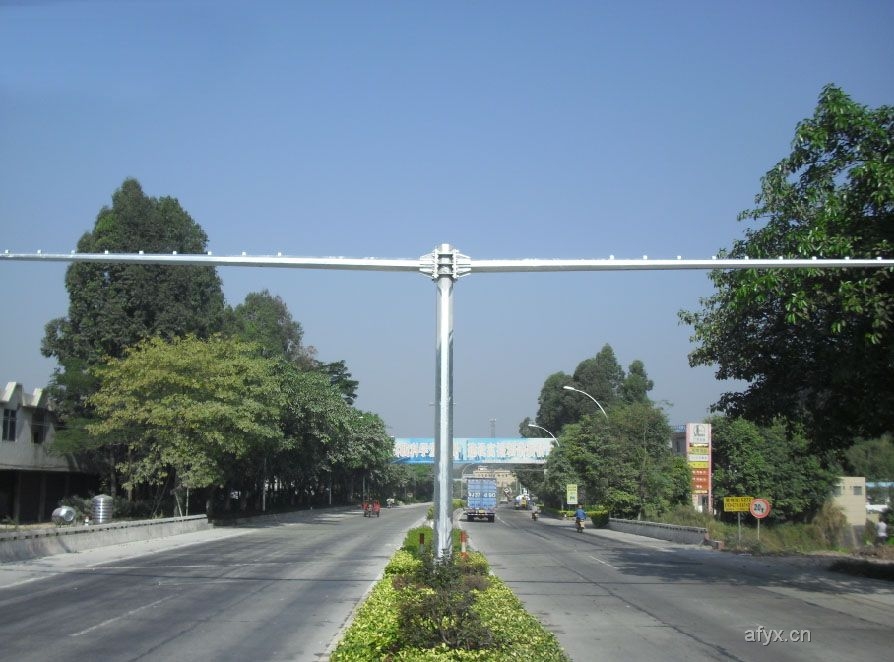

3.5m 杆挂 3 台球机,用 C25 混凝土 800×800×1000mm、埋深 500mm,配 4 个 M20 地脚螺栓。土质是回填土或淤泥时放大到 1000×1000×1200mm,孔底加 200mm 碎石垫层。基础做小,杆子会被风拔起来。

把设备清单发过来,先出一张柜型图

清单写清三类信息:设备型号与数量、单台功率、机房层高与门洞尺寸。有这三样,24 小时内能给到柜型、U 位分配和报价。
